支架整定弹簧组件和支座配合使用

　　制造支架整定弹簧组件_T4_支架整定弹簧

　　西北院支架整定弹簧组件规格型号：T4.101支架整定弹簧组件T4.102支架整定弹簧组件T4.103支架整定弹簧组件T4.104支架整定弹簧组件T4.105支架整定弹簧组件T4.106支架整定弹簧组件T4.107支架整定弹簧组件T4.108支架整定弹簧组件T4.109支架整定弹簧组件T4.110支架整定弹簧组件T4.111支架整定弹簧组件T4.112支架整定弹簧组件T4.113支架整定弹簧组件T4.114支架整定弹簧组件T4.115支架整定弹簧组件T4.116支架整定弹簧组件T4.117支架整定弹簧组件T4.118支架整定弹簧组件T4.119支架整定弹簧组件T4.120支架整定弹簧组件T4.201支架整定弹簧组件T4.202支架整定弹簧组件T4.203支架整定弹簧组件T4.204支架整定弹簧组件T4.205支架整定弹簧组件T4.206支架整定弹簧组件T4.207支架整定弹簧组件T4.208支架整定弹簧组件T4.209支架整定弹簧组件T4.210支架整定弹簧组件T4.211支架整定弹簧组件T4.212支架整定弹簧组件T4.213支架整定弹簧组件T4.214支架整定弹簧组件T4.215支架整定弹簧组件T4.216支架整定弹簧组件T4.217支架整定弹簧组件T4.218支架整定弹簧组件T4.219支架整定弹簧组件T4.220支架整定弹簧组件

　　整定弹簧、可变弹簧

　　一、用途与原理

　　弹簧支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求，本厂将弹簧支吊架按照设计荷载进行整定：即弹簧预压并所定冷态荷载位置上；同时标上冷态时的理论理论工作位置。

　　弹簧支吊架在出厂前制造厂进行了整定，当安装了到管道和设备上后，作有关螺纹调整，将所定销脱开，这时弹簧的实际承载就是设计所要求的冷态荷载。

　　二、型号、种类

　　可变式弹簧支吊架有四大系列，主要是由西北电力设计院设计的T1、T2、T3、T4、T5型系列、华东电力设计院设计的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工设计院设计的VS系列，其系列的基本特性相同，承载力为20daN-21000daN。结构形式主要有悬吊式、支承式和并联悬吊支承式。

　　(三)、T、TH结构形式和型号表示方法：

　　本吊架根据安装形式分为中间连接吊架弹簧TH 1上下连接吊架弹簧TH 2、支架弹簧TH 3三种型号。

　　TH 1又分为A、B、C三种类型；

　　TH 1 A(T1)为单耳连接吊架弹簧；

　　TH 1 B(T2)为双耳连接吊架弹簧；

　　TH 1 C为螺纹连接吊架弹簧；

　　这三种类型弹簧，主要用于悬挂在钢梁、管梁、底板上。

　　TH 2(T3)适用于安装在钢梁上；

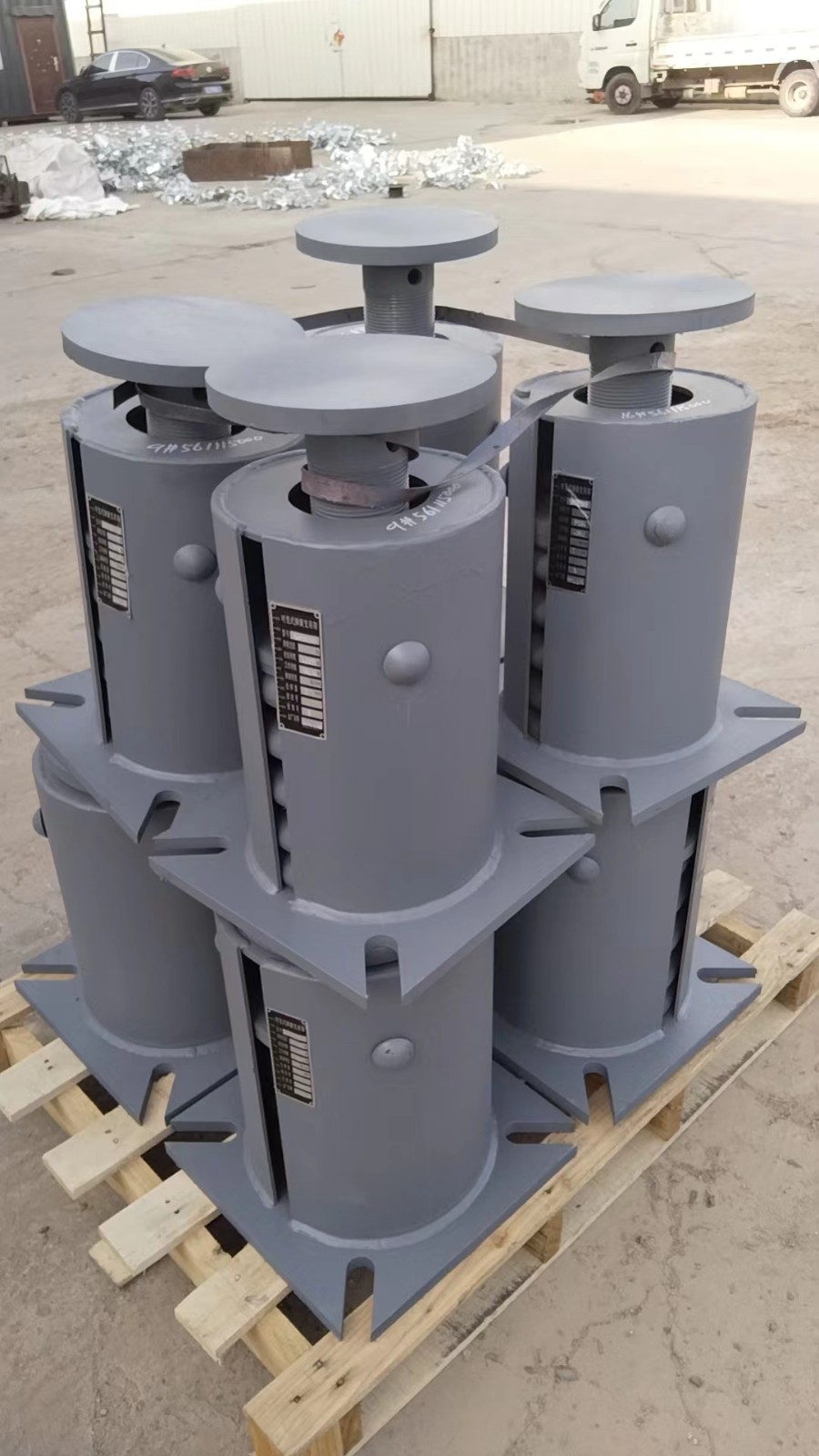

　　TH 3(T4)主要用于搁置在基础、钢梁、楼板上；

　　T5并联悬吊型。

　　(四)、VS、TD结构形式和型号表示方法：

　　可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。

　　可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。

　　A型----上螺纹悬吊型；

　　B型----单耳悬吊型；

　　C型----双耳悬吊型；

　　D型----上调节搁置型；

　　E型----下调节搁置型；

　　F型----支撑搁置型；

　　G型----并联悬吊型；：

　　一）结构和使用范围

　　VS、TD系列可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成，主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求。

　　二）VS、TD结构形式和型号表示方法：

　　可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。

　　型号

　　位移范围

　　载荷范围

　　温度使用范围

　　A型----上螺纹悬吊型；

　　B型----单耳悬吊型；

　　C型----双耳悬吊型；

　　D型----上调节搁置型；

　　E型----下调节搁置型；

　　F型----支撑搁置型；

　　G型----并联悬吊型；

　　本公司专注生产各种国标管道支吊架，包括西北电力设计院《汽水管道支吊架设计手册》，华东电力设计院1983年版《管道支吊架手册》，HG/T21629-1999化工部标准所有产品，HG/T20644-1998中VS型变力弹簧支吊架，JB/T 8130.1-1999中PHA/PHB/PHC/PHD/PHE/LHA/LHB/LHC/LHE/ZHA/ZHB各型号恒力弹簧支吊架，JB/T-8130.2-1999标准手册中TD型可变弹簧支吊架，D-ZD2010《发电厂汽水管道支吊架设计手册》，《烟风煤粉管道支吊架设计手册》，03S402《室内管道支架及吊架》，05R417-1_S《室内管道支吊架》，95R417《室内热力管道支吊架》，97R412《室外热力管道支座》，《GD87火力发电厂汽水管道零件及部件典型设计手册》，《GD2000火力发电厂汽水管道零件及部件典型设计手册》，本公司一向以诚信为本，质量好，价格适宜，服务周到作为企业的经营理念，将信誉看作在竞争中取胜的法宝，信守合同欺瞒客户从而谋取短期利益。

　　本公司主要生产和销售：根据化工部化工设计院标准CD42B5-82（可变弹簧支吊架）VS系列，CB0182-88国标TD系列。火力发电厂用C型系列（烟风煤粉管道支架）以及华东电力设计院，西北电力设计院标准TH型（弹簧支吊架）T型（弹簧支吊架）管道支吊架（管部连接件，根部）型系列。国家标准CB10181-88，PH，CH，ZH，ITT，H-1型系列（恒力弹簧吊架），碟型弹簧支吊架.97R412标准03S402标准
